目 錄
1 概述
2 儀器的主要技術性能
3 儀器結構
4 儀器的使用
5 注意事項
6 電導電極的清洗與貯存
7 附錄
8 儀器的成套性
9 用戶訂貨須知
1 概 述
DDS－307A型電導率儀（以下簡稱儀器）是實驗室測量水溶液電導率必備的儀器，儀器采用全新設計的外形、大屏幕LCD段碼式液晶，顯示清晰、美觀。該儀器廣泛地應用于石油化工、生物醫藥、污水處理、環境監測、礦山冶煉等行業及大專院校和科研單位。若配用適當常數的電導電極，可用于測量電子半導體、核能工業和電廠純水或超純水的電導率。
儀器的主要特點如下：
◆ 儀器采用大屏幕LCD段碼式液晶；
◆ 可同時顯示電導率/溫度值或TDS/溫度值，顯示清晰；
◆ 具有電導電極常數補償功能；
◆ 具有溶液的手動、自動溫度補償功能；
2 儀器的主要技術性能
儀器級別： 1.0級
1．測量范圍：
a) 電導率：0.00μS/cm～100.0ｍS/cm；
b) TDS：0.00mg/L～1999mg/L；
c) 溫度：（0～99.9）℃。
2．電子單元基本誤差：
a) 電導率：±1.0％(FS)；
b) TDS: ±1.0％(FS)；
c) 溫度：±0.4℃。
3．儀器的基本誤差：
a) 電導率：±1.5％(FS) ；
b) 溫度：±0.6℃（0℃≤T≤60℃）,±1℃（60℃＜T≤99.9℃）
4．外形尺寸 1×b×h， mm：290×210×95
5．重 量：1.5kg
6．儀器正常工作條件：
a) 環境溫度：(0~40)℃；
b) 相對濕度：不大于85％；
c) 供電電源：AC(220±22)V；(50±l)Hz；
d) 除地球磁場外無外磁場干擾。
3 儀器結構
儀器外型結構
l ─ 機箱
2 ─ 鍵盤
3 ─ 顯示屏
4 ─ 多功能電極架
5 ─ 電極
儀器后面板
6 ─ 測量電極插座
7 ─ 接地插座
8 ─ 溫度電極插座
9 ─ 保險絲
10 ─ 電源開關
11 ─ 電源插座
儀器鍵盤說明
a）“電導率/TDS”鍵，此鍵為雙功能鍵，在測量狀態下，按一次進入“電導率”測量狀態，再按一次進入“TDS”測量狀態；在設置“溫度”、“電極常數”、“常數調節”時，按此鍵退出功能模塊，返回測量狀態。
b）“電極常數”鍵，此鍵為電極常數選擇鍵，按此鍵上部“△”為調節電極常數上升；按此鍵下部“▽”為調節電極常數下降；電極常數的數值選擇為0.01、0.1、1、10。
c）“常數調節”鍵，此鍵為常數調節選擇鍵，按此鍵上部“△”為常數調節數值上升；按此鍵下部“▽”常數調節數值下降。
d）“溫度”鍵，此鍵為溫度選擇鍵，按此鍵上部“△”為調節溫度數值上升；按此鍵下部“▽”為調節溫度數值下降。
e）“確認”鍵，此鍵為確認鍵，按此鍵為確認上一步操作。
儀器附件
12 ─ DJS-1C電導電極 13 ─ T-818-B-6溫度電極
4 儀器的使用
4.1 開機前的準備
a) 將多功能電極架(4)插入多 功能電極架插座中，并擰好。
b) 將電導電極(12)及溫度電極(13)安裝在電極架(4)上。
c) 用蒸餾水清洗電極。
4.2 儀器操作流程
連接電源線，打開儀器開關，儀器進入測量狀態，顯示如圖，儀器預熱30min后，可進行測量。

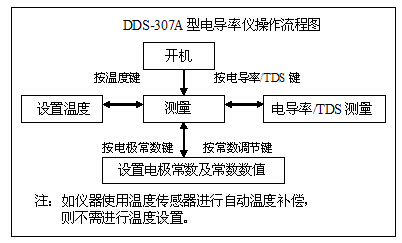

在測量狀態下，按“電導率/TDS”鍵可以切換顯示電導率以及TDS；按“溫度”鍵設置當前的溫度值；按“電極常數”和“常數調節”鍵進行電極常數的設置，簡要的操作流程見下圖：
如果儀器接上溫度電極時，將溫度電極放入溶液中，此儀器顯示的溫度數值為自動測量溶液的溫度值，儀器自動進行溫度補償，用戶不必進行溫度設置操作。
4.3 設置溫度
DDS-307A型電導率儀一般情況下不需要用戶對溫度進行設置，如果用戶需要設置溫度，請在不接溫度電極的情況下，用溫度計測出被測溶液的溫度，然后按“溫度△”或“溫度▽”鍵，
儀器顯示如圖：
按“溫度△”或“溫度▽”鍵調節顯示值，使溫度顯示為被測溶液的溫度，按“確認”鍵，即完成當前溫度的設置；按“電導率/TDS”鍵放棄設置，返回測量狀態。
4.4 電極常數和常數數值的設置
儀器使用前必須進行電極常數的設置。目前電導電極的電極常數為0.01、0.1、1.0、10四種類型，每種類電極具體的電極常數值均粘貼在每支電導電極上，用戶根據電極上所標的電極常數值進行設置。

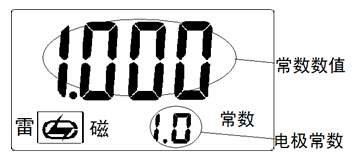

按“電極常數”鍵或“常數調節”鍵，儀器進入電極常數設置狀態，儀器顯示如圖：

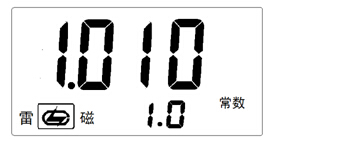

4.4.1 電極常數為“1”的數值設置
按“電極常數▽”或“電極常數△”，電極常數的顯示在10、1、0.1、0.01之間轉換，如果電導電極標貼的電極常數為“1.010”，則選擇“1”并按“確認”鍵；再按“常數數值▽”或“常數數值△”，使常數數值顯示“1.010”，按“確認”鍵；此時完成電極常數及數值的設置（電極常數為上下二組數值的乘積）。儀器顯示如圖：
如用戶放棄設置，按“電導率/TDS”鍵，返回測量狀態。

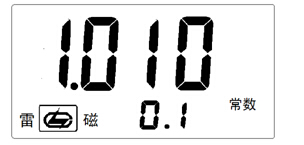

4.4.2 電極常數為“0.1”的數值設置
按“電極常數▽”或“電極常數△”，電極常數的顯示在10、1、0.1、0.01之間轉換，如果電導電極標貼的電極常數為“0.1010”，則選擇“0.1”并按“確認”鍵；再按“常數數值▽”或“常數數值△”，使常數數值顯示“1.010”，按“確認”鍵；此時完成電極常數及數值的設置（電極常數為上下二組數值的乘積）。儀器顯示如圖：
如用戶放棄設置，按“電導率/TDS”鍵，返回測量狀態。

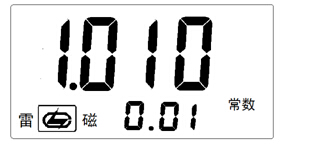

4.4.3 電極常數為“0.01”的數值設置
按“電極常數▽”或“電極常數△”，電極常數的顯示在10、1、0.1、0.01之間轉換，如果電導電極標貼的電極常數為“0.01010”，則選擇“0.01”并按“確認”鍵；再按“常數數值▽”或“常數數值△”，使常數數值顯示“1.010”，按“確認”鍵；此時完成電極常數及數值的設置（電極常數為上下二組數值的乘積）。儀器顯示如圖：
如用戶放棄設置，按“電導率/TDS”鍵，返回測量狀態。
4.4.4 電極常數為“10”的數值設置
按“電極常數▽”或“電極常數△”，電極常數的顯示在10、1、0.1、0.01之間轉換，如果電導電極標貼的電極常數為“10.10”，則選擇“10”并按“確認”鍵；再按“常數數值▽”或“常數數值△”，使常數數值顯示“1.010”，按“確認”鍵；此時完成電極常數及數值的設置（電極常數為上下二組數值的乘積）。儀器顯示如圖：
如用戶放棄設置，按“電導率/TDS”鍵，返回測量狀態。
4.5 測 量
電導率范圍及對應電極常數推薦表
電導率范圍(μS/cm) | 推薦使用電極常數(cm-1) |
0.05～2 | 0.01，0.1 |
2～200 | 0.1，1.0 |
200～2×105 | 1.0 |
4.5.1 電導率的測量
經過上述4.3~4.4的設置，儀器可用來測量被測溶液，按“電導率/TDS”鍵，使儀器進入電導率測量狀態。儀器顯示如圖：
如果采用溫度傳感器，儀器接上電導電極、溫度電極，用蒸餾水清洗電極頭部，再用被測溶液清洗一次，將溫度電極、電導電極浸入被測溶液中，用玻璃棒攪拌溶液使溶液均勻，在顯示屏上讀取溶液的電導率值。如溶液溫度為22.5℃，電導率值為100.0uS/cm，則儀器顯示如圖：

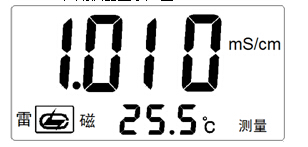

如果儀器沒有接上溫度電極，則用溫度計測出被測溶液的溫度，按“4.3 溫度設置”操作步驟進行溫度設置；然后，儀器接上電導電極，用蒸餾水清洗電極頭部，再用被測溶液清洗一次，將電導電極浸入被測溶液中，用玻璃棒攪拌溶液使溶液均勻，在顯示屏上讀取溶液的電導率值。如溶液溫度為25.5℃，電導率值為1.010mS/cm，則儀器顯示如圖：
4.5.2 TDS的測量
經過上述4.3~4.4的設置，儀器可用來測量被測溶液，按“電導率/TDS”鍵，使儀器進入TDS測量狀態。儀器顯示如圖：

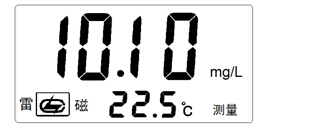

如果采用溫度傳感器，儀器接上電導電極、溫度電極，用蒸餾水清洗電極頭部，再用被測溶液清洗一次，將溫度電極、電導電極浸入被測溶液中，用玻璃棒攪拌溶液使溶液均勻，在顯示屏上讀取溶液的TDS值。例如：溶液溫度為22.5℃，TDS值為10.10mg/L，則儀器顯示如圖：

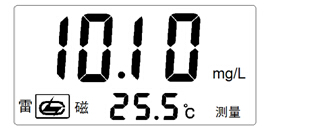

如果儀器沒有接上溫度電極，則用溫度計測出被測溶液的溫度，按“4.3 溫度設置”操作步驟進行溫度設置；然后，儀器接上電導電極，用蒸餾水清洗電極頭部，再用被測溶液清洗一次，將電導電極浸入被測溶液中，用玻璃棒攪拌溶液使溶液均勻，在顯示屏上讀取溶液的TDS值。如溶液溫度為25.5℃，TDS值為10.10mg/L，則儀器顯示如圖：
5 注意事項
◆ 電極使用前必須放入在蒸餾水中浸泡數小時，經常使用的電極應放入（貯存）在蒸餾水中，。
◆ 為保證儀器的測量精度，必要時在儀器的使用前，用該儀器對電極常數進行重新標定。同時應定期進行電導電極常數標定。
◆ 在測量高純水時應避免污染，正確選擇電導電極的常數并最好采用密封、流動的測量方式。
◆ 本儀器的TDS按電導率1:2比例顯示測量結果。
◆ 為確保測量精度，電極使用前應用于小0.5μS/cm的去離子水(或蒸餾水)沖洗二次，然后用被測試樣沖洗后方可測量。
◆ 電極插頭座防止受潮，以免造成不必要的測量誤差。
6 電導電極的清洗與貯存
6.1 電導電極的貯存
電極（長期不使用）應貯存在干燥的地方。電極使用前必須放入（貯存）在蒸餾水中數小時，經常使用的電極可以放入（貯存）在蒸餾水中，。
6.1 電導電極的清洗
◆ 可以用含有洗滌劑的溫水清洗電極上有機成分玷污，也可以用酒精清洗。
◆ 鈣、鎂沉淀物最好用10％擰檬酸。
◆ 鍍鉑黑的電極，只能用化學方法清洗，用軟刷子機械清洗時會破壞鍍在電極表面的鍍層(鉑黑)。注意：某些化學方法清洗可能再生或損壞被輕度污染的鉑黑層。
◆ 光亮的鉑電極，可以用軟刷子機械清洗。但在電極表面不可以產生刻痕，絕對不可使用螺絲起子之類硬物清除電極表面，甚至在用軟刷子機械清洗時也需要特別注意。
7 附 錄
7.1電導常數標定
電導電極出廠時，每支電極都標有電極常數值。用戶若懷疑電極常數不正確，可以按照以下步驟重新標定。
7.1.1 標準溶液標定
根據電極常數選擇合適的標準溶液(見表1)、配制方法(見表2)，標準溶液與電導率值關系表(見表3)。
a．將電導電極接入儀器，斷開溫度電極(儀器不接溫度傳感器)，儀器則以手動溫度作為當前溫度值，設置手動溫度為25.0℃，此時儀器所顯示的電導率值是未經溫度補償?shù)慕^對電導率值；
b．用蒸餾水清洗電導電極；將電導電極浸入標準溶液中；
c．控制溶液溫度恒定為：(25.0±0.1)℃；
d．把電極浸入標準溶液中，讀取儀器電導率值K測。
e．按下式計算電極常數J：J=K/K測
式中：K為溶液標準電導率(查表3可得)
7.1.1 標準電極法標定
根據電極常數選擇合適的標準溶液(見表1)、配制方法(見表2)，標準溶液與電導率值關系表(見表3)。
a．選擇一支已知常數的標準電極（設常數為J標）；
b. 選擇合適的標準溶液(見表1)、配制方法(見表2)，標準溶液與電導率值關系表(見表3)；
c. 把未知常數的電極（設常數為J1）與標準電極以同樣的深度插入液體中(都應事先清洗)；
d. 依次將電極接到電導率儀上，分別測出的電導率為K1 及K標；
e．按下式計算電極常數J1：J1 =J標×K標 / K1
式中：K1為未知常數的電極所測電導率值
K標為標準電極所測電導率值
表1 測定電極常數的KCL標準溶液
電極常數(l/cm) | 0.01 | 0.1 | 1 | 10 |
KCL溶液近似濃度(mol/L) | 0.001 | 0.01 | 0.01或0.1 | 0.1或1 |
表2 標準溶液的組成
近似濃度(mol/L) | 容量濃度KCL(g/L)溶液(20℃空氣中) |
1 | 74.2650 |
0.1 | 7.4365 |
0.01 | 0.7440 |
0.001 | 將100mL 0.01mol/L的溶液稀釋至1升 |
表3 KCL溶液近似濃度及其電導率值關系
溫度 ℃ | 近似濃度mol/L | |||
1 | 0.1 | 0.01 | 0.001 | |
電導率S/cm | ||||
15 18 20 25 35 | 0.09212 0.09780 0.10170 0.11131 0.13110 | 0.010455 0.011163 0.011644 0.012852 0.015351 | 0.0011414 0.0012200 0.0012737 0.0014083 0.0016876 | 0.0001185 0.0001267 0.0001322 0.0001465 0.0001765 |
8 儀器的成套性
1．DDS-307A型電導率儀 1臺；
2. DJS-1C型鉑黑電極 1支；
3. T-818-B-6型溫度傳感器 1支；
4. 產品合格證 1份；
5. 附件一套，以隨機裝箱單為準。
9 用戶訂貨須知
1.儀器出廠時配套電極為DJS－1C型鉑黑電極(電極常數1.00)。
2.用戶根據電導率的測量范圍，在訂貨時參照本說明書4.5章節選購合適的電導電極。
