AUW-D 系列 AUW220D，AUW120D
AUW 系列 AUW320，AUW220，AUW120
AUX 系列 AUX320，AUX220，AUX 120
AUY 系列 AUY220，AUY120
請仔細閱讀本說明書，以便正確使用。
請妥善保管本說明書，以備隨時使用。
產 品 保 證
承蒙購買本機，深表謝意。
本公司對本機承擔一年的產品保修。
在保修期內萬一產生應由本公司負責的故障時，本公司負責免費修理或更換零件。
但是，由于下列原因產生的故障除外。
1）錯誤操作；
2）非本公司維修人員進行修理或改裝；
3）儀器以外的原因造成的故障；
4）在高溫潮濕、有腐蝕性氣體、振動等惡劣條件下使用；
5）遇火災、地震等及其他天災等；
6）一旦安裝后，再進行移動或運輸；
7）消耗品及易耗品零部件；
關于售后服務
認為有故障時，請先閱本說明書《16、異常及其處理措施》
如無法改善時，請與本公司維修站聯系。
安 全 注 意 事 項
備 注
本操作說明書，警告內容規定如下：
注意
表示如不避免此類情況，有可能導致輕傷或中度傷害，以及有可能損壞物件。
備注
記載有關正確使用裝置的事項。
注 意
為安全無故障地使用天平，須遵守下列事項：
·請勿在危險區域使用。危險區域=具有易燃性氣體、易燃性液體和漂浮粉塵的場所。
·電源必須使用本公司指定的電源（AC 適配器）為防止觸電，嚴禁拆卸 AC 適配器。AC 適配器為室內專用，切勿在室外使用。請確認供電電源電壓符合 AC 適配器上標示的電壓。
·使用時須特別小心謹慎。本產品屬于精密儀器。
·天平的接口，請不要與本公司外圍設備以外的設備連接。如連接指定的外圍設備以外的設備時，會影響天平的正常動作。特別是 RS-232C/AUX接口，須用有獨自信號的插銷。為防止發生故障，必須按操作說明書記載的方法連接。
·嚴禁拆卸天平及其附件和外圍設備。
目 錄
產品保證
安全注意事項
1. 前言…………………………………………………………………………
2. 各部的名稱和功能…………………………………………………………
2.1 主體的構成………………………………………………………………
2.2 按鍵開關部及其功能……………………………………………………
2.3 顯示部及其功能…………………………………………………………
3. 技術規格……………………………………………………………………
4. 安裝…………………………………………………………………………
4.1 安裝場所的選擇…………………………………………………………
4.2 開箱和檢查………………………………………………………………
4.3 安裝………………………………………………………………………
4.4 通入電源…………………………………………………………………
4.5 靈敏度調整………………………………………………………………
5. 基本使用方法（1 章~5 章是天平的正確使用）………………………
5.1 測定………………………………………………………………………
5.2 顯示單位的變更…………………………………………………………
5.3 測定量程的切換（只限 AUW-D 系列）………………………………
6. 直通視窗（windows®）功能……………………………………………
6.1 何謂直通視窗(Windows®)………………………………………………
6.2 設定的方法………………………………………………………………
6.2.1 天平方面的設定………………………………………………………
6.2.2 RS-232C 電纜的連接…………………………………………………
6.2.3 計算機的設定…………………………………………………………
6.2.4 起動和動作確認………………………………………………………
6.3 直通視窗(Windows®)功能運行不佳時………………………………
7. 菜單設定………………………………………………………………
7.1 何謂菜單………………………………………………………………
7.2 何謂菜單圖………………………………………………………………
7.3 菜單設定的順序…………………………………………………………
7.4 菜單設定上的便利功能…………………………………………………
7.4.1 設定確認顯示…………………………………………………………
7.4.2 返回到出廠時的設定…………………………………………………
7.4.3 菜單鎖定功能…………………………………………………………
8. 機內時鐘的設定（只限 AUW-D/AUW/AUX 系列）……………………
8.1 日期設定……………………………………………………………………
8.2 時間設定……………………………………………………………………
9. 有關顯示的設定…………………………………………………………
9.1 模擬顯示…………………………………………………………………
9.2 變更最小顯示位（只限 AUW/AUX/AUY 系列）………………………
9.3 背燈的開/關（只限 AUW 系列）………………………………………
10 靈敏度校準………………………………………………………………
10.1 何謂靈敏度校準………………………………………………………
10.1.1 靈敏度校準的必要性…………………………………………………
10.1.2 靈敏度校準的種類……………………………………………………
10.2 靈敏度校準的執行………………………………………………………
10.2.1 常用的靈敏度校準的執行………………………………………………
10.2.2 常用以外的靈敏度校準的執行…………………………………………
10.3 靈敏度校準的設定…………………………………………………………
10.3.1 常用的靈敏度校準的種類設定…………………………………………
10.3.2 通過探測溫度變化進行的自動靈敏度調整（PSC）………………
（只限 AUW-D/AUW/AUX 系列）
10.3.3 按時間的自動靈敏度調整（定時器 CAL）…………………………
（只限 AUW-D/AUW 系列）
10.3.4 機內砝碼的靈敏度調整（PCAL）………………………………………
（只限 AUW-D/AUW/AUX 系列）
10.3.5 靈敏度校準使用的外部砝碼值的輸入…………………………………
10.3.6 機內砝碼靈敏度校準使用的外部砝碼值的輸入………………………
（只限 AUW-D/AUW/AUX 系列）
10.4 保留校準記錄……符合 GLP/GMP/ISO 要求的測量管理系統………………
（只限 AUW-D/AUW/AUX 系列）
10.4.1 制作校準記錄的設定………………………………………………………
10.4.2天平的ID設定………………………………………………………………
10.4.3 日期打印的設定……………………………………………………………
11. 適應環境的設定……………………………………………………………
11.1 何謂適應環境的設定……………………………………………………………
11.2 環境性和響應性的設定…………………………………………………………
11.2.1 通常使用方式的設定……………………………………………………
11.2.2 對流相應方式的設定…………………………………………………
11.2.3 高穩定方式的設定…………………………………………………………
11.3 穩定檢測范圍的設定……………………………………………………………
11.4 零點跟蹤功能……………………………………………………………………
12. 顯示單位的設定……………………………………………………………
12.1 單位設定…………………………………………………………………………
12.2 百分比（%）的換算………………………………………………………………
13. 應用測定和生產性功能……………………………………………………
13.1 稱量個數（PCS）………………………………………………………………
13.2 測定固體比重……………………………………………………………………
13.3 測定液體密度……………………………………………………………………
13.4 自動打印輸出（自動打�。�
13.5 每隔一定時間的輸出（間隔時鐘）………………………………………………
（只限 AUW-D/AUW/AUX 系統）
13.6 細微試樣多數量測定（加載方式）………………………………………………
13.7 凈重總量測定（存儲方式）………………………………………………………
14. 與外圍設備的連接和通信…………………………………………………
14.1 與電子打印機的連接……………………………………………………………
14.2 與計算機的連接-RS232C-………………………………………………………
14.2.1 接線………………………………………………………………………
14.2.2 數據格式…………………………………………………………………
14.2.3 指令碼……………………………………………………………………
14.3 通信設定…………………………………………………………………………
14.3.1 何謂通信設定……………………………………………………………
14.3.2 標準設定…………………………………………………………………
14.3.3 用戶設定…………………………………………………………………
15. 維修和移動…………………………………………………………………
15.1 日常的維護………………………………………………………………………
15.2 移動天平時………………………………………………………………………
16. 異常及其處理措施…………………………………………………………
16.1 錯誤顯示和處理措施一覽表……………………………………………………
16.2 遇到這樣情況時？………………………………………………………………
附錄………………………………………………………………………………
附錄 1. 菜單圖…………………………………………………………………………
附錄 2. 標準附件、維修部件清單……………………………………………………
附錄 3. 特殊附件（選購件）清單……………………………………………………
附錄 4. RS-232C 接口的規格…………………………………………………………
附錄 5. 單位換算系數清單……………………………………………………………
附錄 6. 性能檢查指導…………………………………………………………………
附錄 7. 直通視窗(Widows®)的補充事項……………………………………………
[操作說明卡片]
按鍵開關部及其功能
靈敏度調整的順序
AUW-D/AUW/AUX/AUY 系列菜單圖
1. 前言
承蒙選擇島津分析天平 AUW-D/AUW/AUX/AUY 系列，深表謝意。AUW-D/AUW/AUX/AUY 系列是積 80 余年精密天平制造經驗的島津公司充滿自信地向您提供的高性能分析天平。快速、準確的質量測定那是不言而喻，由于島津公司自 1989 年開始，電子天平全面采用 UniBloc 傳感系統，可靠性進一步提高。裝備有不須配備軟件便可將測定結果輸送至計算機的直通視窗（Windows）功能，以及滿足客戶需要的各種使用方便的功能。另外，AUW-D/AUW/AUX 系列還內裝有可探知周圍溫度變化，根據時刻設定完全自動調整靈敏度的馬達驅動校正砝碼，可輕易地實現經常的準確測定。為使客戶更好地運用 AUW-D/AUW/AUX/AUY 天平的性能和功能，請?jiān)诎惭b和使用前仔細地閱讀本操作說明書的全部項目，并妥善保管說明書。
凡 例
1.2.3…… | 表示操作的順序 |
【POWER】等 | 【 】表示操作鍵 |
[E-CAL]等 | [ ]內表示天平的顯示 也包括選擇菜單項目時出現的顯示，也用于區別菜單項目 |
g 顯示 | 天平的顯示使用克單位，值處于隨盤上載重而變化的狀態 |
質量顯示 | 天平的顯示使用質量單位中的某一種，值處于隨盤上載重而變化的狀態。 |
2. 各部的名稱和功能

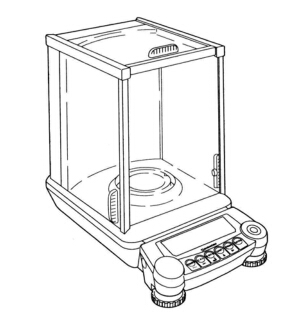

2.1 主體的構成

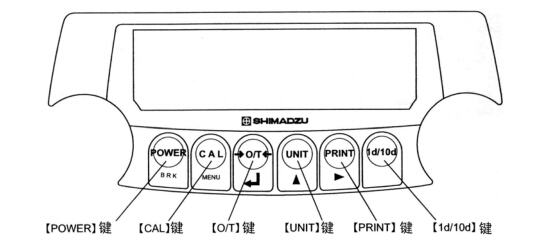

2.2 按鍵開關部及其功能
各鍵功能如下：
在測定中，
【POWER】 短按時切換動作/待機，連續按約 3 秒鐘時切換鍵探測蜂鳴音的 ON/OFF
【CAL】短按時進入靈敏度校準或菜單設定。連續按約 3 秒鐘時進入靈敏度校準或菜單設定
【O/T】短按時去皮重（變?yōu)榱泔@示）
【UNIT】短按時切換測定單位
【PRINT】短按時顯示值向電子打印機或計算機等外部設備輸出，連續按約 3 秒鐘時向外部設備輸出時刻
【ld/10d】AUW/AUX/AUY系列切換 Id/10d 顯示（忽略 1 位最小顯示），AUW-D是切換測定量程
在菜單選擇中，
【POWER】短按時返回到上一段的菜單，連續按約 30 秒鐘時返回到質量顯示
【CAL】移向下一個菜單項目。
【O/T】確定菜單，或移向下一段菜單。
【UNIT】數值設定菜單時，在閃爍位的數值上+1。
【PRINT】數值設定菜單時，移動閃爍中的位。
【ld/10d】不使用。

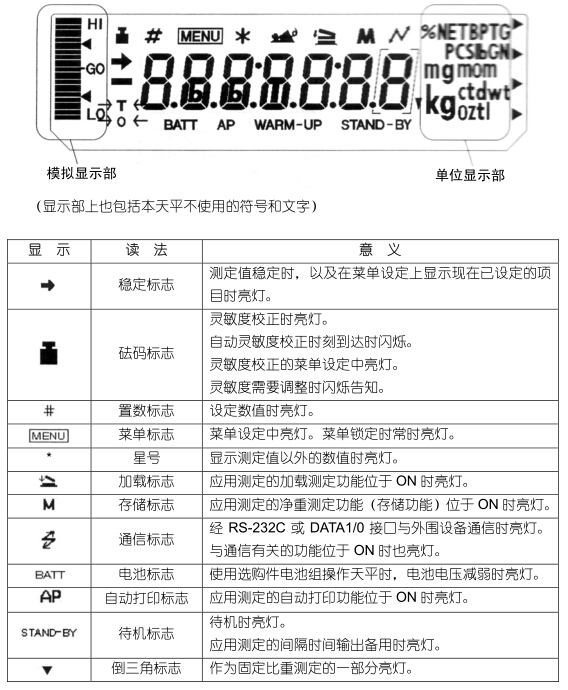

2.3 顯示部及其功能

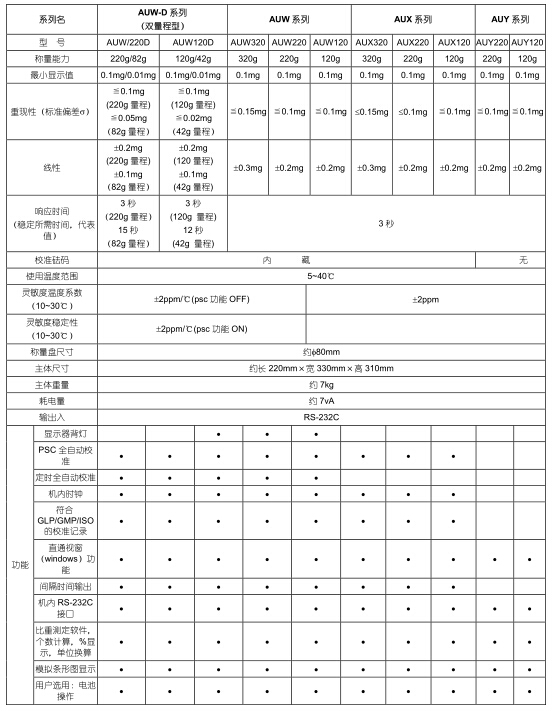

3、技術規格
4.安裝
4.1 安裝場所的選擇
（1）電源
選擇可正確使用附件 AC 適配器和特殊附件（選購件）電池組的場所，使用這些電源。確認供電電源電壓、與 AC 適配器上所標示的電壓相符。
（2）安裝場所
注 意：為了安全、準確地進行測定，天平必須安裝在適宜的場所。請避開下列場所：
•鄰近空調、通風口、開著的門窗等有空氣對流的地方。
•有振動的地方。
•陽光直射的地方。
•極端高溫、低溫和極端高濕度、低濕度的地方。
• 有腐蝕性氣體、易燃性氣體的地方。
• 有塵埃、電磁波、磁場的地方。
請安裝在平面的堅固的工作臺上，最好使用石板。房間的四角要比中央振動小，適合于測定。理想的設置條件是室溫 20℃±2℃，濕度 45~60%RH 的穩定的環境。
注 意：
打開玻璃門時，門向主體后方滑動。因此須確保天平的背后有足夠的空間，即使門全開也不會碰到東西。
4.2 開箱和檢查
注 意：
分析天平是精密儀器。放置到臺桌上時千萬不要撞擊，請輕輕地放穩。

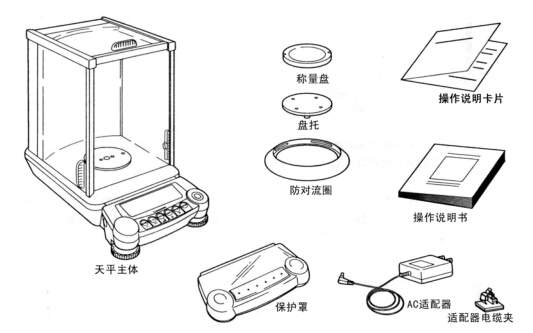

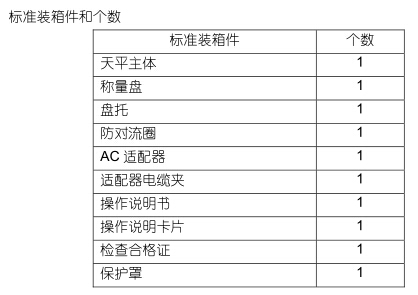

以下是標準裝箱件，請確認有否破損。如有異常，請與附近維修站聯系。
4.3 安裝
1. 適配器電線夾裝到主體背面的如圖所示的位置上。揭下剝離紙露出接觸面，向主體按圖所示方向壓緊。
2. 主體放置到設置場所。
3. 安裝盤托、稱量盤、防對流圈。
（1） 盤托輕輕地安到突出在稱量室中央的軸上。
（2） 稱量盤輕輕地放到盤托上。
（3） 放置防對流圈。
4. 進行水平調整
天平的前面兩個腳是水平調整螺絲。由上方向順時針方向轉時腳伸長，逆時針方向轉時腳縮短。
5. 裝上保護罩
為防止顯示部、按鍵開關部被污損，必要時，將保護罩蓋在這部分之上。
4.4 通入電源

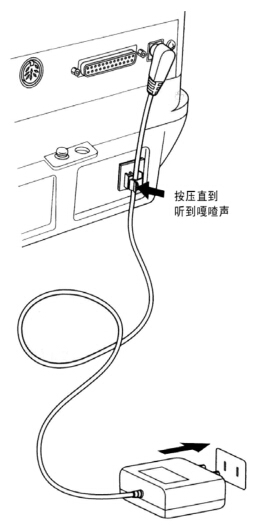

1. 在天平背面的DCIN接口上插入AC適配器的插頭。AC 適配器的電纜如圖所示地通過適配器電纜夾。
2. AC 適配器插入插座天平自檢后，自動進行調整靈敏度。在此期間，顯示變化如下：[CHE5]、[CHE4]……[CHE0]、[CAL2]、[CAL1]、[CAL0]、[CALEnd]、[OFF]（這個靈敏度調整，可按【POWER】鍵中斷，但是，在質量測定前必須進行靈敏度調整。AUY系列時，由于不進行靈敏度調整，[CAL]以后的顯示不出現。）
3. 按【POWER】鍵。全顯示亮燈后，顯示 g（克）。另外，顯示部的背燈亮燈（只限 AUW 系列）。
4. 再次按【POWER】鍵時，待機標志亮燈，進入待機（設備預熱）狀態。（AUW-D、AUW、AUX 系列由于有機內時鐘（→），顯示現在時刻。另外，AUW 系列背燈滅燈。）
4.5 靈敏度調整
天平安裝后必須預熱和調整靈敏度。
調整靈敏度時，必須使天平處于十分穩定的狀態。為此，安裝后在待機顯示下通電 1小時以上，待天平穩定后進行靈敏度調整。使用 AUW-D 系列的小量程（最小顯示 0.01mg）時，必須通電 4 小時以上。另外必須在人出入少，沒有風和振動的狀態下進行調整。
AUW 系列在顯示部備有背燈，出廠時設定在 OFF。（背燈 ON 時，不顯示待機，而須在 g 等質量顯示下進行設備預熱）。
AUW-D/AUW/AUX 系列時（不需要靈敏度調整操作）『使用 PSC 的全自動靈敏度調整』出廠時，全自動靈敏度調整的『PSC』功能（參照 10.3.2）設定在 ON 上。PSC 功能 ON 時，按【POWER】鍵，從預熱（待機）狀態改變?yōu)?nbsp;g 顯示時，自動地進行必要的靈敏度調整。PSC 動作時，約 2 分鐘前，『砝碼標準』閃爍進行預告。在動作中顯示自動變化，可聽到砝碼加減機構的馬達聲音。為使 PSC 動作正常，請不要有振動和風。PSC靈敏度調整結束后，返回 g 顯示時可按『5. 基本使用方法』開始測定�！菏褂� PSC 的全自動靈敏度調整』出廠時設定在 ON。另外使用機內砝碼的靈敏度調整，出廠時設定為常用靈敏度核準。其他的方法請參閱『10，靈敏度標準』。AUW-D/AUW系列也可選擇根據時間設定進行定期靈敏度調整的定時器校準功能。
備 注：
為了準確地進行測定，在移動天平時，如果設置場所的氣溫有變化，請重新進行靈敏度調整。最好采用 PSC 或定時器校準功能，自動地進行必要的靈敏度調整。
備 注：
為準確地測定，天平移動時、設置場所的氣溫變化時，請重新進行靈敏度調整。另外，最好在每天使用前進行靈敏度調整。
5. 基本使用方法（1 章~5 章是天平的正確使用）
備 注：
請?jiān)跍y定前進行充分的設備預熱（至少 1 小時）和靈敏度調整。使用 AUW-D 系列上的小量程（最小顯示 0.01mg）時，須預熱 4 小時以上。
5.1 測定
1. 打開稱量室的玻璃門，將容器放到稱量盤上，再將玻璃門關上。（使用容器時）
2. 待顯示穩定后按【O/T】。作為穩定目標的穩定標志亮燈。
3.打開玻璃門，將稱量的物品放入容器內，關閉玻璃門。
4. 顯示穩定后，讀取顯示值。
備 注：
• 即使本操作說明書中未做特別記述，但在測定中或靈敏度校準中，除放取測定物和砝碼時外，玻璃門一定要關上。
• 向稱量室放入溫度不同的測定物時，會因?qū)α饔绊憸y定，請待沒有溫度差異后進行測定。
5.2 顯示單位的變更
每按一次【UNIT】鍵，登記設定的單位或個數計算、比重測定方式依次切換。在出廠設定中登有 g,ct, %,PCS（個數）。
備 注：
使用的顯示單位必須先按『12. 顯示單位的設定』登記。一旦拔掉 AC 適配器等，重新通入電源時，自動變?yōu)?nbsp;g 單位（登記被保存）。
5.3 測定量程的切換（只限 AUW-D 系列）
雙量程天平 AUW-D 系列，接通電源，進入開關時，成為最小顯示為 0.01g 的『小量程』。使用最小值為 0.1mg 的『大量程』時，按【ld/10d】鍵（AUW-D 系列以外，是其他功能→9.2）切換測定量程。在使用中，測定超過小量程（AUW220D為82g，AUW120D為 42g）的稱量能力的物品時會自動切換成大量稱。這時，在大量稱上使用【O/T】鍵，進行去皮重時固定在大量程上，即使稱量盤上的載重返回到小量稱稱量能力以內，顯示也不返回到小量稱內。這時只有按【O/T】鍵，才會切換成小量程。
6.直通視窗（Windows®）功能
6.1 何謂直通視窗（Windows®）
AUW-D/AUW/AUW/AUY系列對于Lotus1-2-3 和MS-Excel等Windows®應用程序，就像用鍵盤輸入天平的顯示值那樣，可直接將數據轉送到計算機。這個功能稱為直通視窗（Windows®）功能。由于不需通信軟件，不必改寫就可直接利用在Windows®的OS上最初編入的部分，所以只要OS穩定即可準確地動作。也可與方便的自動打印功能（→13.4）并用。然而不能用計算機控制天平。這時，必須使用指令方式（→14.23）進行編程。
6.2 設定的方法
分別進行天平與計算機的簡單通信的設定。連接使用 RS-232C 電纜。
6.2.1 天平方面的設定
1. 在質量顯示的狀態下按 2 次【MENU】鍵。顯示[SEtwin]。
2. 按【O/T】鍵。
以此一次進行直通視窗Windows®所需的通信設定。設定后?標志亮燈。這時再次按【O/T】鍵則直通視窗Windows®功能解除，返回到出廠時的通信設定。
3. 按【POWER】鍵，返回到待機狀態，AC 適配器從天平上拔下一次。上述通信設定后，需要從電源上拔下一次。
備 注：
• 此設定可簡單地進行與通信標準設定 5（參照 14.3.2）相同的設定，無需將設定輸入菜單。一次設定通信設定的各項目最適合于直通視窗（Windows®）。
• 直通視窗 （Windows®） 設定使 用后，為 進行直通 視窗（Windows®）以外的通信，按照 14.3 通信的詳細設定進行個別變更時，從質量顯示進入『Setwin』顯示后有可能留下?（穩定標志）。但是，再次使用直通視窗（Windows®）時，進入[Setwin]顯示，在附有穩定標志的狀態下，按【O/T】鍵消去穩定標志后（只有通信的設定復位到出廠時設定）再次按照 6.2.1 的方法設定。
6.2.2 RS-232C 電纜的連接
1. 確認天平的顯示是『OFF』或[STAND-BY]。
2. 拔掉天平電源，切斷計算機電源。
3.在天平背面的 RS-232C 連接器上連接RS-232C 電纜。
4. RS-232C 電纜與計算機連接。
6.2.3 計算機的設定

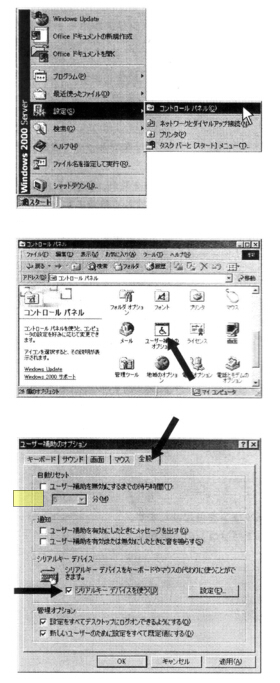

以Windows®2000 為例
1. 接通計算機電源。
2. 選擇Windows®的[開始]菜單上的『設置』[控制面板]
3. 選擇[控制面板]上的[輔助功能選項]
4. 選擇[輔助功能選項]畫面的[常規]選項。
5. 點擊『支持串行鍵設備』選定框。[常規]選項中的其他選定框和『常規』以外的選項中的所有選定框，都使其處于未加注選定標志的狀態。但是，在[常規]上，有[管理選項]時，必須在該選定框內，雙方都加注選定標志。
6、選擇【設置】顯示設置畫面
7、選擇與天平連接使用的串行通道。
8、設定波德率為『300』。
9、點擊【確定】鈕。
10、點擊[輔助功能]畫面的[常規]選項上的【應用】鈕。計算機設定重寫，稍候至【應用】鈕上文字顏色消失。
11、點擊【確定】鈕。
12、再起動計算機.
至此，計算機設定結束。
6.2.4 起動和動作確認
1、起動計算機。
2、天平上連接 AC 適配器，顯示[oFF]后按【POWER】鍵，成為質量顯示。
備 注：
在Windows®完全起動前天平接電源時，有可能產生動作不正常。
3、起動計算機側的『MS-Excel』（或『記事本』等軟件）光標在輸入位置上顯示。
4、按天平的【PRINT】鍵。天平畫面上顯示的數值輸入到光標位置上（不傳輸表示單位的文字）。如果得到的結果與由計算機鍵盤輸入同樣數值按【ENTER】鍵而得到的結果相同，則為正常。
5、與『自動打印功能』并用時，請確認即使使用該功能也能正常動作。
6、使用后請按通常的方法結束應用程序和計算機的工作。
6.3 直通視窗(Windows®)功能運行不佳時
備 注：
• 這種功能在美國微軟公司純正美國版 Microsoft Windows®不能運作的計算機上有可能不能正常工作。在日語版Windows®方面，有部分計算機生產廠家和機種不能使用這種功能或使用受到限制。本公司現在和將來都不能保證所有的計算機都能毫無問題地使用這種功能。
• 對因使用這種功能直接、間接產生的問題本公司不能負責。重要的數據和程序等請務必做好備份。關于 Windows®和計算機的操作，請參閱市售的書和計算機操作說明書等。
• 使用時，在計算機上必須安裝Windows®的『輔助』功能。沒有安裝時選擇[開始]→[設置] →[控制面板] →[添加/刪除程序]，打開[Windows®文件]選項，選定[輔助功能]時則可安裝。
• 一旦輔助功能的串行鍵設備有效時，在改為無效前，在此計算機上使用其RS-232C通道的軟件不能正常工作。連接外接調制解調器或圖形顯示器等時，與天平連接一結束，必須將『支持串行鍵設備』的選定消除并再次起動 Windows® �！� 完全不能運行時直通視窗（Windows®）功能完全不能動作時請確認如下內容：
• NEC PC-98 系列至今還沒有實際運行，請?jiān)囉?nbsp;DOS/V 類計算機。
• 筆記本計算機時，為節省電力，有可設定不使用 RS-232C 通道的計算機。這時必須事先設定為可使用通道的狀態。
• 請?jiān)囆凶兏麮OM1~4 的設定。（變更后請務必再起動Windows®。）
• 請使用本公司準備的特殊附件 RS-232C 電纜。
• 使用 Windows®98 以后的版本時，請重新進行計算機的設定，不再次起動計算機，嘗試一下。
• 使用 Windows®95 的 4.00、950B版本時，請參照附錄 7。
• 其他應用程序使用 LAN 和計算機的通信有時對串行鍵設備的設定產生干擾。請嘗試不用 LAN�！� 有時運行不佳時直通視窗（Windows®）功能有時運行不正常時，請確認如下內容：
• 請將Windows®的日語變換功能置于OFF。
• 根據計算機處理能力的不同，通信速度快時有可能產生錯誤動作。請將通信速度設為 300BPS。
• 根據計算機處理能力的不同，由天平發送數據的間隔短時有可能產生錯誤動作。請?jiān)O(shè)置為數據在畫面上顯示后再發送下一個數據。另外，在這種情況下，請避免使用采用連續輸出和短時間間隔的間隔時鐘功能。
• 在天平發送數據時，請不要觸摸計算機的鍵盤和鼠標。在觸摸鍵盤和鼠標前，請務必停止來自天平的數據，確認數據已不進入計算機。
• 由天平輸出的數據為[oL]時或時刻等非負荷值時，有可能產生異常動作。另外，在輸出的數據上不附帶單位。
• 由于鍵盤的 MUMLOCK 或光標鍵鎖定等各種鎖定鍵的設定（特別是向右移動設定時），有可能出現動作不正常。這時，請?jiān)囍淖円幌掠?jì)算機鍵盤的這些鎖定鍵、功能鍵等的狀態。
• 不能同時使用電子打印機 EP-50 等與 DATA1/0 接口連接的外圍設備。
• 使用這種功能時，不能由計算機向天平發送指令。
• 小數點以下的位數等的寫法，請?jiān)诟鲬?yīng)用程序上設定。
